Научно-исследовательский центр «ТОПАЗ»
ООО «НИЦ «ТОПАЗ» разрабатывает энергоустановки на основе электрохимических генераторов (ЭХГ) с микротрубчатыми твердооксидными топливными элементами (ТОТЭ), работающие на органическом (углеводородном) топливе.
Подробнее
Имеет распределенную сеть совместных лабораторий с ведущими институтами Академии Наук РФ по тематике ЭХГ с ТОТЭ: ИПХФ РАН, ИВТЭ УрО РАН, ИХТТМ СО РАН, активно работает с ИК СО РАН и целым рядом производственных и технологических компаний в России и за рубежом.
Технология применяется в портативных (носимых) автономных системах для широкого рынка потребительской электроники малой мощности, гаджетов, робототехники и позволяет достичь высокой энергоемкости. Исследования осуществляются НИЦ «ТОПАЗ» при грантовой поддержке Фонда «Сколково» .
НИЦ "ТОПАЗ" входит в группу компаний ИНЭНЕРДЖИ.
С 2019 г. ведёт реализацию проекта Национальной технологической инициативы «Комплексная платформа энергоснабжения «ТОПАЗ» .
В 2020 году по результатам реализации проекта при поддержке Фонда содействия развитию малых форм предприятий в научно-технической сфере были созданы первые образцы Генератора УМТОТЭ-М. Они являются модернизированной версией первого опытного образца проекта и предназначены для демонстрации работы топливных элементов в составе учебно-методического стенда.
tasks
КАК ЭТО
РАБОТАЕТ
ТОТЭ состоит из разделенных газоплотным твердым электролитом газопроницаемых электродов – анода и катода. К аноду подводится топливо - синтез-газ (Н2 + СО) полученный из органических видов топлива внутри ЭХГ, к катоду – окислитель (воздух), а через ион-проводящую мембрану электролита осуществляется перемещение образующихся на электродах заряженных ионов (О- и Н+). Продуктом реакции является вода и углекислый газ.
Принцип работы топливного элемента (ТЭ) заключается в превращении энергии химической реакции между топливом и окислителем в электрическую, без промежуточного преобразования в тепловую и механическую энергии.
Твердооксидные топливные элементы (ТОТЭ), имеют высокотемпературный керамический электролит, обладают высоким КПД, могут работать не только на водороде, но и на углеводородных видах топлива.
1
2
3
ГАЛЕРЕЯ
Технология позволяет создавать электрогенераторы высокой удельной ёмкости
в диапазоне мощностей
от 30Вт до 1кВт
Микротрубчатый ТОТЭ
Платформа «Топаз»
ТОПАЗ-ОЕМ
Мощность (с батареей) - 100 Вт (до 300 Вт) Основное топливо - Пропан-бутан
Масса и объем - (0,6л/кВтч) 2,5кг / 3,5л
Срок службы - 10 000 ч
Технология - ТОТЭ
1
ВСТРАИВАЕМАЯ ЭНЕРГОУСТАНОВКА
ТОПАЗ-ГАММА
2
Мощность (с батареей) - 350…400 Вт (до 500 Вт) Основное топливо - Природный газ (0.35м3/кВтч)
Масса и объем - 65кг / 143л
Срок службы - 25 000 ч
Технология - ТОТЭ
СТАЦИОНАРНАЯ ЭНЕРГОУСТАНОВКА
3

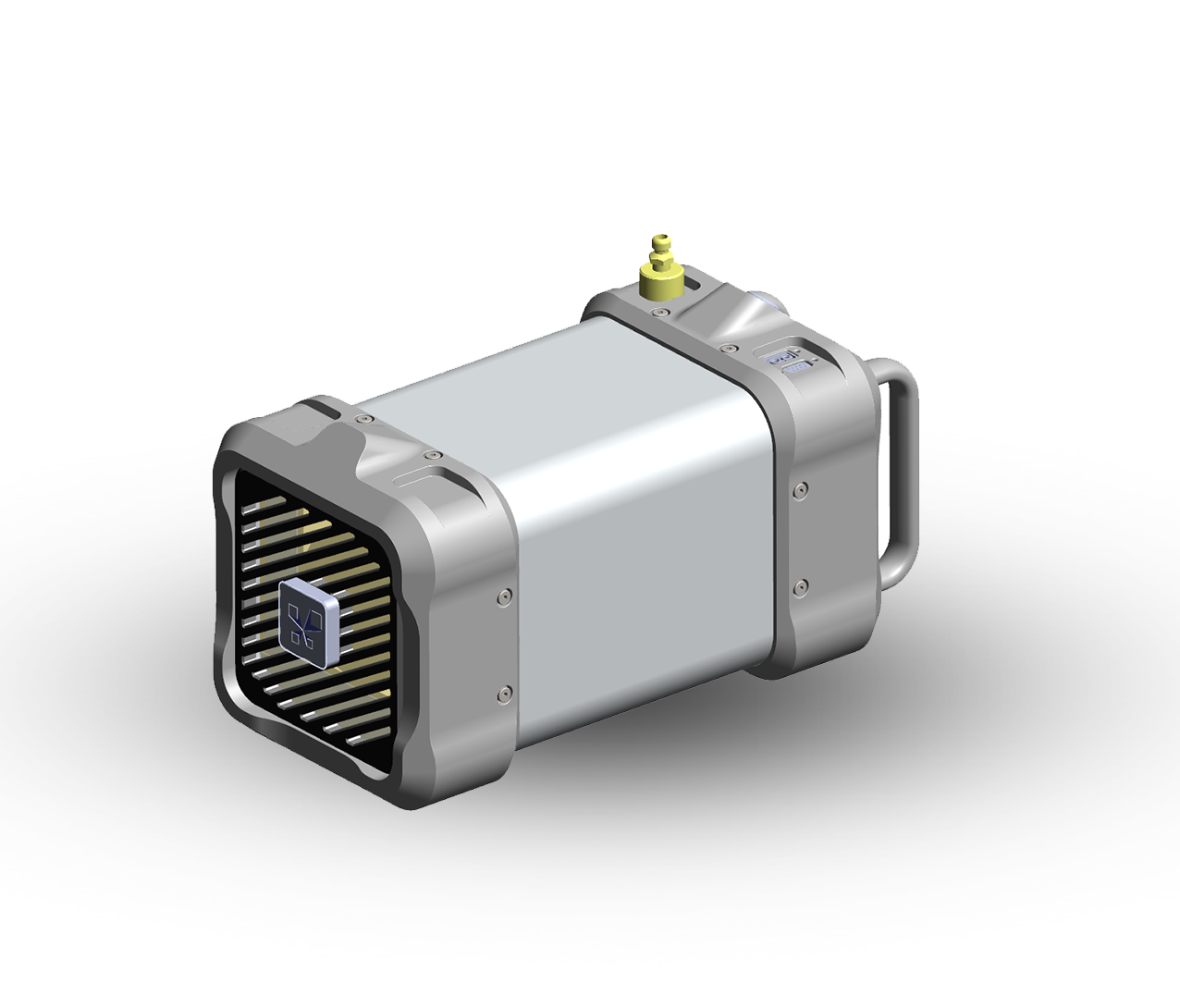

ТОПАЗ-М
Мощность (с батареей) - 100 Вт (до 300 Вт) Основное топливо - Пропан-бутан (0,6 л/ кВтч)
Масса и объем - 3,5 кг / 10 л
Срок службы - 10 000 ч
Технология - ТОТЭ
МОБИЛЬНАЯ ЭНЕРГОУСТАНОВКА

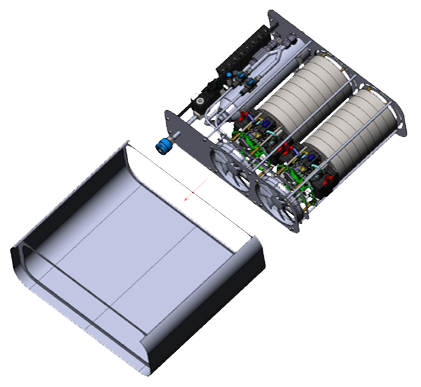

ТОПАЗ-ГАММА М
4
Мощность (с батареей) - 200 … 1000 Вт (до 3 кВт) Основное топливо - Природный газ/пропан-бутан
Масса и объем - 10кг / 30л … 39кг / 78л
Срок службы - 60 000 ч
Технология - ТОТЭ
МОДУЛЬНАЯ СТАЦИОНАРНАЯ ЭНЕРГОУСТАНОВКА
F.A.Q
ВАРИАНТЫ ПРИМЕНЕНИЯ ПЛАТФОРМЫ ТОПАЗ?
СИСТЕМЫ ФОТО-ВИДЕО-ФИКСАЦИИ, СИСТЕМЫ НАБЛЮДЕНИЯ – ОСВЕЩЕНИЕ ВЫШЕК, ПУТЕЙ, СТРЕЛОК И ПИТАНИЕ КАМЕР
ТЕХНОЛОГИЯ ИСПОЛЬЗУЕМАЯ В ПЛАТФОРМЕ ТОПАЗ?
Платформа «Топаз» использует технологию микротрубчатых твердооксидных топливных элементов (m-ТОТЭ).
ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ ТОПЛИВНЫХ ЭЛЕМЕНТОВ?
• Отсутствие трения, шума и запаха, вредных выбросов
• Длительная работа без обслуживания
• Неограниченно долгое сохранение заряда
в резервном режиме
• Устойчивость к температурам от -50 °С до +50 °С и экстремальным условиям
• Сравнительно небольшие габариты
• Заправка за секунды
• Доступное топливо – природный газ, пропан, дизельное (опц.), спирты, водород
• Простота монтажа и эксплуатации
